Mã sản phẩm: TMV-01

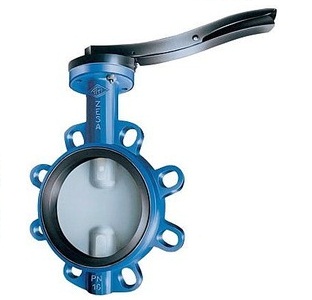

Tên sản phẩm: Van bướm (butterfly valve)

Van bướm kiểu đĩa đệm là loại van bướm đóng kín nhờ sự đàn hồi của đĩa van bọc cao su EPDM/NBR. Van được sử dụng trong hệ thống nước cấp, nước thải, PCCC và các hệ thống khác. The R-seal is a resilient seated butterfly valve, with a NBR/EPDM rubber fully encapsulated disc. A rubber sealing edge gives bubble tight from leakage. It can be used in a variety of water supply system and others.

Khuyến mại:

Bảo hành: 12 Tháng

Địa điểm bán: HCM

Van bướm (butterfly valve) là van có thể được sử dụng để cô lập hoặc điều chỉnh dòng chảy. Thân van của van bướm tương tự như một vòng kim loại trên thân van có những lỗ dùng để định vị vào đường ống bởi các bulon và đai ốc.

Đĩa van là một tấm kim loại nó làm nhiệm vụ điều khiển dòng chảy (đóng hoặc mở dòng chảy) thông qua cơ cấu điều khiển hoặc tay quay. Seat ring là vòng làm kín giữa thân van và đĩa van khi van thực hiện quá trình đóng van hoàn toàn.

Cấu tạo của Van bướm

Nguyên lý làm việc

Khi tiến hành quay tay quay theo ngược chiều kim đồng hồ là thực hiện quá trình mở van. Ngược lại khi quay tay quay theo cùng chiều kim đồng hồ là hiện quá trình đóng van. Việc đóng mở chỉ cần quay tay quay hoặc điều khiển cơ cấu đóng ở mọi góc độ.

Lưu ý:

+ Van bướm rất dễ bị hư hỏng khi mở điều tiết từ 15°-75°.
+ Van bướm là van có thể dùng để đìêu tiết dòng chảy, vì vậy lực tác động của dòng chảy sẽ tác động lên đĩa van cho nên trong những điều kiện nhất định người ta sử dụng van bướm có cơ cấu gài góc độ mở.

Cơ cấu gài góc độ mở

Gồm có hai phần bao gồm phần cố định được gắn trên thân van gồm lá kim loại có răng thăng hoa và phần di động là một cái chốt được gắn trên cần van. Cơ cấu này nhằm mục đích cố định gốc mở của van không cho dòng lưu chất tác động làm thay đổi góc độ đóng mở ban đầu
